矿用阻燃铠装大对数通信电缆-MHYA32

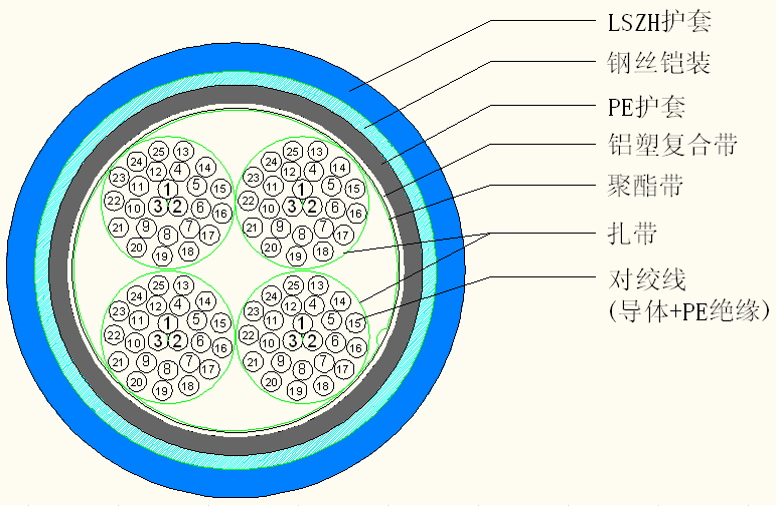

MHYA32采用实心退火软圆铜线,聚乙烯 绝缘,聚酯带+铝塑复合带+PE护套,钢丝铠装+低烟无卤护套



导体:

 材料:实心退火软圆铜线

 导体直径(mm):0.4±0.01

绝缘:

 材料:聚乙烯

 绝缘外径(mm):0.72±0.05

绞对:

 单位线对色谱

  1. 白-蓝     10. 红-灰     19.  黄-棕

  2. 白-桔     11.  黑-蓝     20.  黄-灰

  3. 白-绿     12.  黑-桔     21.  紫-蓝

  4. 白-棕     13.  黑-绿     22.  紫-桔

  5. 白-灰     14.  黑-棕     23.  紫-绿

  6. 红-蓝     15.  黑-灰     24.  紫-棕

  7. 红-桔     16.  黄-蓝     25.  紫-灰

  8. 红-绿     17.  黄-桔

  9. 红-棕     18.  黄-绿

聚酯带厚度:0.04mm

内护套

铝塑复合带厚度≥0.15mm

护套材料:黑色PE护套

护套厚度:1.2mm

外护套

铠装钢丝直径:1.4mm

护套材料:蓝色LSZH护套

护套厚度:10P/20P/30P-1.6mm

                     50P/100P-1.8mm
